Wskaźnik poziomu oleju MWP-220 MWP-345

ZASTOSOWANIE

Wskaźnik MWP jest przeznaczony do wskazywania poziomu oleju w konserwatorze transformatora oraz do zdalnej sygnalizacji poziomu oleju.
Może być również użyty w innych urządzeniach do cieczy takich jak oleje syntetyczne lub roślinne, woda, itp., z wyjątkiem cieczy krystalizujących i agresywnych w stosunku do aluminium i stali nierdzewnej.
Wskaźnik montuje się w pozycji pionowej na bocznej ścianie konserwatora.

MWP 220

SCHEMAT

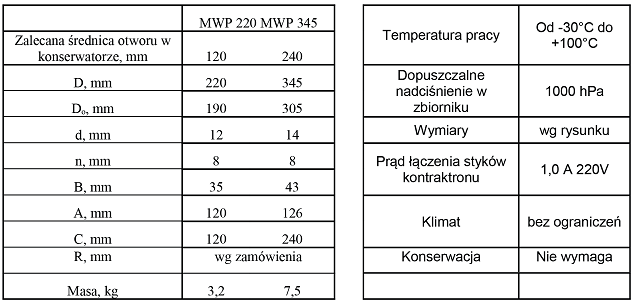

DANE TECHNICZNE

WARIANTY WYKONAŃ

BUDOWA I DZIAŁANIE

Na zewnętrznej ścianie korpusu (1) ze stopu aluminium umieszczona jest za osłoną z poliwęglanu tarcza, wskaźnikowa (2) i wskazówka, połączona sztywno z magnesem. Po drugiej stronie korpusu, umieszczony jest obrotowo drugi magnes, połączony sztywno ramieniem (3) z pływakiem (4). Zmiana poziomu oleju powoduje ruch pływaka oraz synchroniczny obrót obu magnesów i wskazówki. W korpusie zamocowane są w zależności od wykonania jeden lub dwa kontraktrony załączalne lub przełączalne. Styki kontaktronu uruchamia dodatkowy magnes zamocowany na wskazówce. Przewody do sygnalizacji doprowadzono do puszki przyłączowej (5) z dławikiem P13.5. Budowa wskaźnika wyklucza wyciek oleju ze zbiornika. Wskaźnik MWP jest wykonany w dwóch wielkościach: o średnicy 345 mm i 220 mm.

Uwaga: Na żądanie możliwe są specjalne wykonania wskaźnika.
